Bande chauffante maison

Voici mon bricolage de bande chauffante. Le design et la  conception ont été fait à partir de l'idée de Mark Kaye.

J'ai utilisé du fil que Mark m'avait fait parvenir voilà  déjà quelques années.

Alors j'ai suivi les instructions de Mark, mais avec quelques  petites modifications... Voici comment j'ai procédé;

Ma méthode:

• Mesurer et couper le fil NiCr selon la valeur  ohmique déterminé (dans mon cas je voulais 5 Watts),
• Passer le tube rétrécissant par-dessus le fil de  NiCr en laissant pas plus de 1cm dépassé à chaque extrémité,

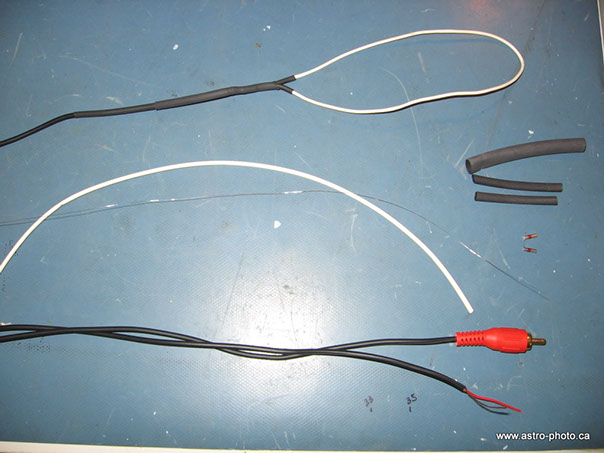

• Mesurer et couper le fil avec prise RCA male, à  la longueur désiré,
• Couper et dénuder le côté qui sera raccordé au  fil NiCr,
• Passer les morceaux de tube rétrécissant,

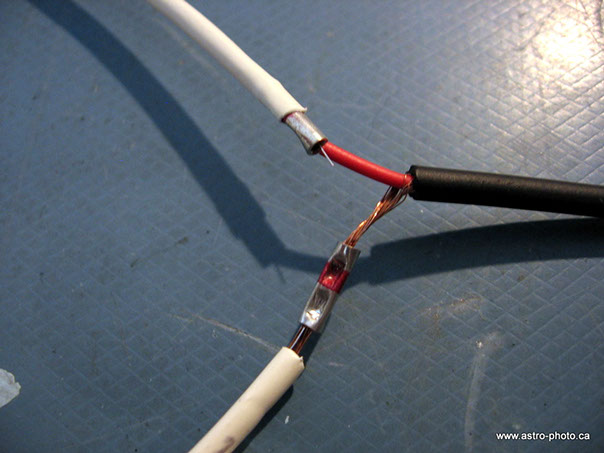

• Sertir un extrémité du fil NiCr au conducteur  central du fil RCA (positif), placer et chauffer le tube rétrécissant.
• Sertir lorsqu'autre extrémité du fil NiCr au shield  du fil RCA (ground), placer et chauffer le tube rétrécissant.

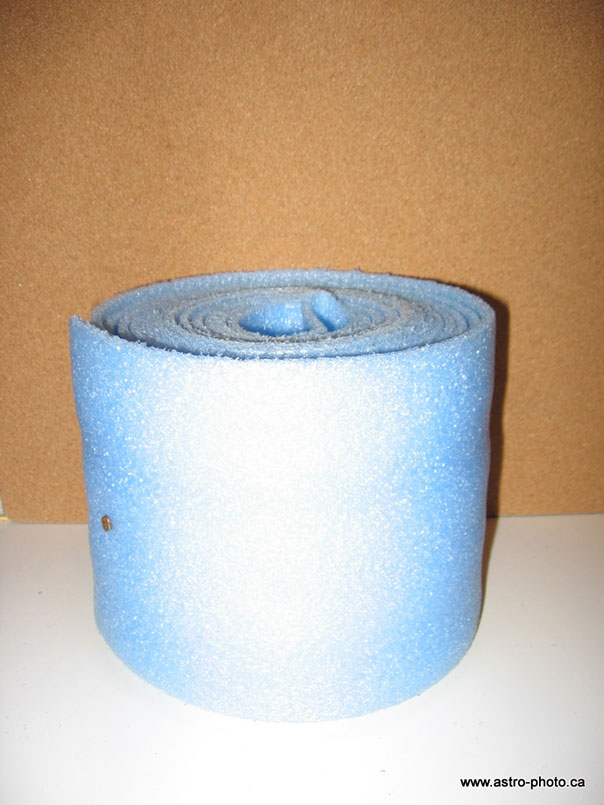

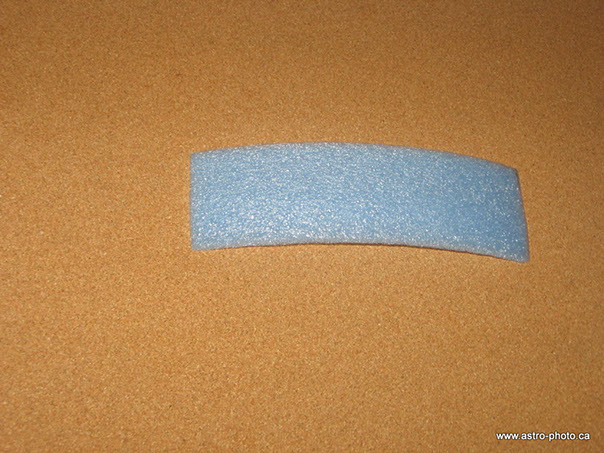

• Couper la mousse bleu de la longueur et largueur  désiré,

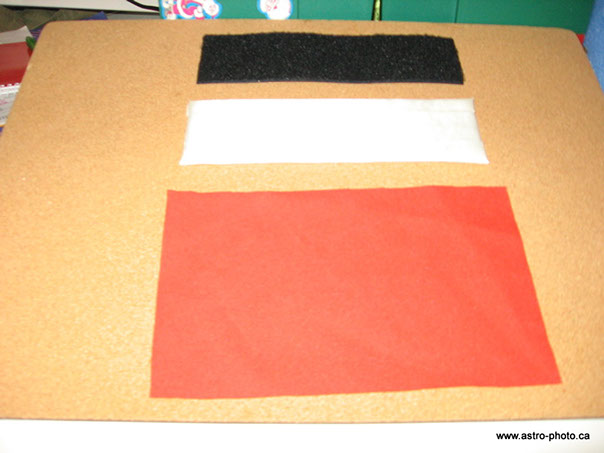

• Fabriqué la pochette pour recevoir le rectangle  de mousse,

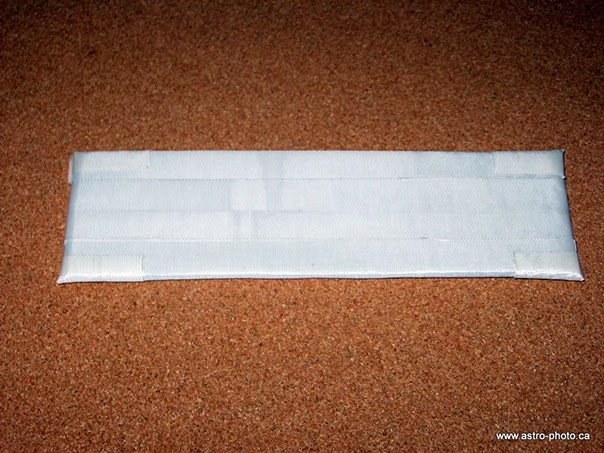

• Recouvrir la mousse de ruban gommé en fibre de  verre,

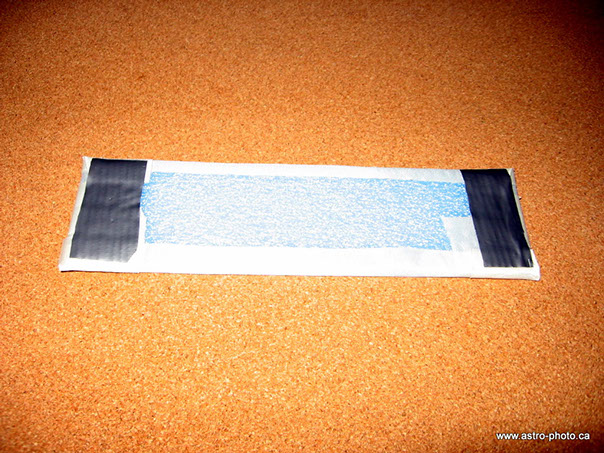

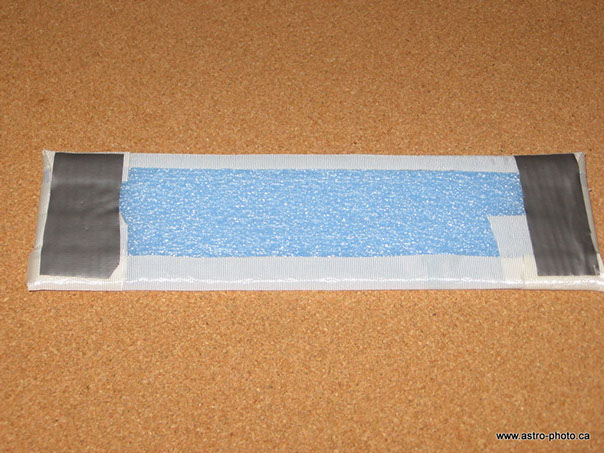

• Placer le fil Nicr monté précédemment, sur la  mousse bleu du côté recouvert de ruban en fibre de verre,

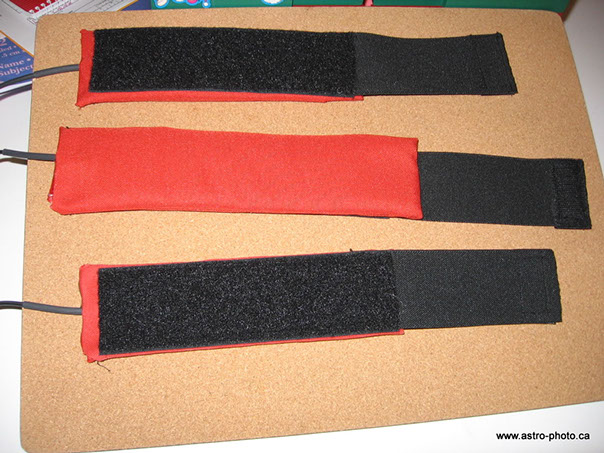

• Insérer le tout dans la pochette fabriqué auparavant,
• Refermer avec de la colle chaude,

Pour obtenir 5W de chaleur avec une alimentation  de 12Vdc, vous devez avoir une longueur de fil NiCr qui vous donnera 28 ohms.  Si vous utilisez un fil, la valeur  sera  de 28 ohms, si vous utilisez deux fils en parallèle la valeur de celui-ci devra  être de 56 ohms. Pour vous aidez regardé sur internet pour la loi d'ohms: http://www.the12volt.com/ohm/ohmslaw.asp
